Introduction
L’analyse topographique est essentielle pour comprendre le relief
d’un champ agricole. Le package covariablechamps fournit
plusieurs outils pour analyser la topographie:
- Pente: Inclinaison du terrain en degrés
- Aspect: Orientation du terrain (Nord, Sud, Est, Ouest)
- Géomorphons: Classification des formes de terrain
Ces covariables influencent: - Le drainage des sols - L’exposition au soleil et au vent - La sensibilité à l’érosion - Le choix des cultures
Chargement du champ M2
Le package inclut un champ d’exemple (M2) situé au
Québec.
champ <- st_read(system.file("extdata", "M2.shp", package = "covariablechamps"))
#> Reading layer `M2' from data source
#> `/home/runner/work/_temp/Library/covariablechamps/extdata/M2.shp'
#> using driver `ESRI Shapefile'
#> Simple feature collection with 1 feature and 65 fields
#> Geometry type: POLYGON
#> Dimension: XY
#> Bounding box: xmin: -71.06012 ymin: 46.64605 xmax: -71.05268 ymax: 46.65118
#> Geodetic CRS: WGS 84

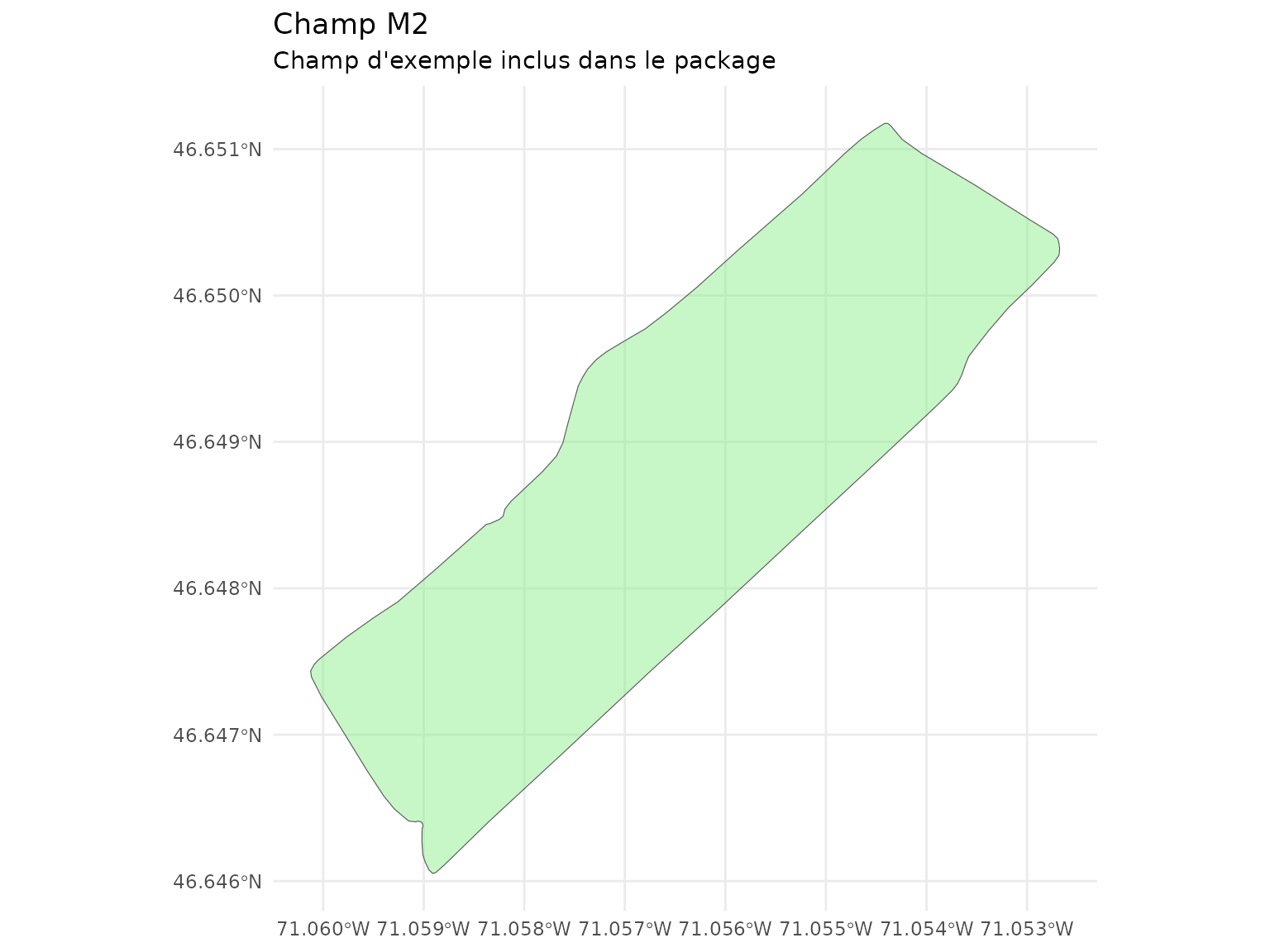

ggplot() +
geom_sf(data = champ, fill = "lightgreen", alpha = 0.5) +
theme_minimal() +
labs(title = "Champ M2",
subtitle = "Champ d'exemple inclus dans le package")
Téléchargement du MNT depuis LiDAR
Le MNT (Modèle Numérique de Terrain) est téléchargé depuis les données LiDAR du DataCube du Canada.
Note: Le téléchargement peut prendre quelques minutes selon la taille de la zone.
# Télécharger le MNT depuis LiDAR
mnt <- telecharger_lidar(
polygone = champ,
mne = FALSE # FALSE = MNT (sans arbres)
)
plot(mnt, main = "Modèle Numérique de Terrain (MNT)",
col = hcl.colors(100, "Terrain"))
plot(sf::st_geometry(champ), add = TRUE, border = "black", lwd = 2)
Calcul de la pente
La fonction calculer_pente() calcule l’inclinaison du
terrain en degrés.
pente <- calculer_pente(mnt)
plot(pente, main = "Pente (degrés)",
col = hcl.colors(100, "Reds"))
plot(sf::st_geometry(champ), add = TRUE, border = "black", lwd = 2)
Distribution des pentes
vals_pente <- terra::values(pente)
vals_pente <- vals_pente[!is.na(vals_pente)]
hist(vals_pente, breaks = 30, main = "Distribution des pentes",
xlab = "Pente (degrés)", ylab = "Fréquence",
col = "lightblue", border = "white")
cat("Statistiques de la pente:\n")
#> Statistiques de la pente:
cat(sprintf(" Min: %.1f°\n", min(vals_pente)))
#> Min: 0.0°
cat(sprintf(" Max: %.1f°\n", max(vals_pente)))
#> Max: 12.4°
cat(sprintf(" Moyenne: %.1f°\n", mean(vals_pente)))
#> Moyenne: 2.3°
cat(sprintf(" Médiane: %.1f°\n", median(vals_pente)))
#> Médiane: 2.0°Calcul de l’aspect (orientation)
La fonction calculer_aspect() calcule l’orientation du
terrain.
aspect <- calculer_aspect(mnt)
plot(aspect, main = "Aspect (degrés - direction du Nord)",
col = hcl.colors(100, "Zissou"))
plot(sf::st_geometry(champ), add = TRUE, border = "black", lwd = 2)
Visualisation combinée
par(mfrow = c(2, 2), mar = c(3, 3, 3, 3))
plot(mnt, main = "MNT (élévation)", col = hcl.colors(100, "Terrain"))
plot(sf::st_geometry(champ), add = TRUE, border = "black", lwd = 2)
plot(pente, main = "Pente (degrés)", col = hcl.colors(100, "Reds"))
plot(sf::st_geometry(champ), add = TRUE, border = "black", lwd = 2)
plot(aspect, main = "Aspect (degrés)", col = hcl.colors(100, "Zissou"))
plot(sf::st_geometry(champ), add = TRUE, border = "black", lwd = 2)
# Ombrage (hillshade)
hillshade <- terra::shade(slope = pente * pi / 180,
aspect = aspect * pi / 180)
plot(hillshade, main = "Ombrage (hillshade)", col = grey(0:100 / 100))
plot(sf::st_geometry(champ), add = TRUE, border = "black", lwd = 2)
Extraction complète des covariables terrain
La fonction extraire_covariables_terrain() calcule
toutes les covariables en une seule commande:
result <- extraire_covariables_terrain(
polygone = champ,
dossier = NULL # Sans sauvegarder
)
plot(result$mnt, main = "MNT")
plot(result$pente, main = "Pente")
plot(result$aspect, main = "Aspect")
Applications agricoles
Drainage et pente
Les zones à forte pente sont généralement: - Mieux drainées (moins de saturation) - Plus sensibles à l’érosion - Plus difficiles à cultiver
